MISSION T60
du 1ier AOUT au 7 AOUT 2005
"Spectroscopie à 360°"

Observations réalisées au T60 de l'Observatoire du Pic du Midi

Cette page n'est pas un document à caractère scientifique mais plutôt
pédagogique sur l'utilisation du T60 et d'un spectroscope.
La page sera complétée au fur et à mesure des traitements.

Observateurs : Franck BOUBAULT, Jérôme DURAND, Patrick LAILLY, Benjamin MAUCLAIRE. Raporteur : Benjamin MAUCLAIRE. Date : du 01/08/200 au 07/08/2005. Télescope : foyer Newton du T60 f/d=3.5. Caméra : Audine KAF1602E binning 1x1 et ST7. Accéssoires : spectroscope Barège (1,5 Å/pix) et filtre polarisant Jeulin. Traitement : prétraitement avec AudeLA, analyse spectrale avec SpcAudace.

Franck BOUBAULT	Jérôme DURAND	Patrick LAILLY	Benjamin MAUCLAIRE

Arrivés sous la neige, nous déposons notre cargaison de matériel et d'effets personnels.

Nous faisons un petit état des lieux où nous constatons deux petites choses :

• Le T60 devait avoir très froid car n'était pas recouvert par sa bâche ; nous avons appris par la suite qu'en période estivale touristique c'était normal.
• Y avait-il un extincteur dans le labo ? Nous n'en avons vu aucun ;
• Aucun paramètre réseaux ne permet de régler nos machines convenablement pour avoir accès Internet :
  • sur le PC à gauche, l'IP de la passerelle n'est pas présente ;
  • en fait, une feuille au dos de la porte d'entrée du labo donnait toutes informations mais encore fallait penser à lire de ce côté-là plutôt !

Durant ce temps, Benjamin a reconnu une voix famillère à travers la porte du labo : c'était Jean-Marc ABBADIE. Je suis donc allé à sa rencontre et après quelques échanges sur notre bonne prise en main par le SM, il me demanda d'effectuer une présentation des travaux du T60 à un groupe de touristes vers 14h.

12h15 : déjeuner au foyer où nous fîmes la rencontre de Jean-Marie COUMOLAVI, électronicien dans l'équipe de Frédéric PALETOU astronome à l'OMP Toulouse. Il nous proposa de venir visiter le Télescope Bernard Lyot (TBL) de 2 mètres en fin d'après midi, ce que nous acceptâmes avec plaisir.

14h13 : Benjamin alla chercher le groupe de touristes au restaurant pour faire la Com T60-Pic-astronomes amateurs. Une petite préparation préalable d'un navigateur avec quelques pages des dernières missions de Sylvain RONDI joliment rédigées et qui correspondait à nos travaux de spectroscopie de notre mission.
Par son exposé simple, pédagogique et parfois humouristique, la philosophie Pic et AT60 et l'intérêt de la spectroscopie fût très bien accueilli par le public. Coup sur coup, un autre groupe vint succéder à celui-là, comme si le labo du T60 avait une attirance magnétique sur les visiteurs !

Un sommeil préparateur, la rectification d'un filletage d'une de nos baques à l'atelier de l'OMP à l'étage 0 et notre visite au TBL terminèrent cette après-midi.

20h : dîner avec Frédéric au foyer puis nous commençames les réglages de CCD et autres. Il est prévu une bonne météo ce soir le temps que les nuages s'en aillent, ce qui se confirma.

21h20 : essais de pointages et familiarisation avec le champ du T60 et de la lunette

Quelles surprise de constater que l'Audine souffrait d'un dysfonctoinnement : les images restaient indéfinient blanches et l'obturateur était pris de paralysie malgré notre réglage dans le calme des paramètres, et ce, sur 2 ordinateurs différents avec AudeLA. Benjamin avait amené son propre matériel (audine+ethernaude+câbles) et l'équipée installa alors la totalité du matériel de Benjamin et régla le spectroscope en fente très large. Et là, cela marchait. Ouf !

• Jérôme et Patrick procèdent à l'équilibrage une fois le spectroscope fixé ;
• Ensuite pointage Altaïr pour l'essai de pointage aux cercles avec l'outil t60.tcl dans AudeLA et site IAU=586 ;
• Séance de focalisation du JMI avec le specrtoscope réglé à l'ordre 0 - depuis l'intérieur du labo si possible ;
• Pointage de M57 pour se familiariser avec le champ du T60 et de la lunette guide ;
• Pose de test du suivi.

Cependant, il y a des choses qui ne vont pas :

• La focalisation à travers le programme GO-TO GAPE ne semble pas fonctionner ;
• Nous ne parvenons pas à faire la focalisation jusqu'au bout : l'action sur le bouton de gauche est sans réaction sur les images. On dirait qu'il patine.

Fin de nuit sur le lever du jour vers 5h30.

Nous profitons de l'après-midi pour tirer au clair nos anicroches de la veille.

• Après une enquête à la loupe dans l'entourage du porte oculaire, Patrick et Jérôme découvrent que le câble jack reliant le MOPAD au JMI, surnomé pour l'occasion Jacko, n'était pas branché car on utilise soit la raquette de focalisation soit Jacko qui peuvent être branchés sur le porte oculaire. À partir de là, le logiciel GO-TO GAPE a fonctionné en focalisation ;
• Le pointage avec le GO-TO GAPE ne fonctionne pas car les encodeurs mènent dans les choux. Nous apprendrons après notre mission que ceux-ci ne sont pas montés bien que le contraire soit décrit dans la documentation !
• L'ancienne doc sur le MOPAD (et le câble USB qui nous a été transmis et dont nous n'avons pas trouvé l'utilité) nous ont vraiment induit en erreur. La doc périmée devrait être éliminée par le GST.

17h : Franck BOUBAULT nous rejoint enfin ! Benjamin et lui font de grandes retrouvailles chaleureuses puis les présentations sont faites.

21h20 : l'équipe va s'octroyer un des grands plaisirs du Pic, le coucher de Soleil.

21h45 : tout le monde au travail !

Dans la première partie de soirée, nous constatons alors 3 problèmes :

• L'ethernaude subit des influences électromagnétiques qui mettent la consigne de température à -20 °C ce qui monopolise le système de l'ethernaude et ne permet plus de faire des acquisitions en rafales par exemple. Cela empèche l'initialisation de l'ethernaude sous Audela. Demain, nous chercherons à envelopper l'ethernaude de papier aluminium ;
• L'acquisition en rafale menée en même temps que la focalisation engendre des collisions sur le réseau. Cela fait planter Audela. Benjamin relie alors son Audine directement à son PC à l'aide de son câble ethernet ;
• La commande en focalisation du MOPAD semble ne pas fonctionner : on a alors l'impression que cela patine, alors que le moteur n'est pas en butée. Peut-être faut-il mettre en garde l'utilisateur quant à la charge (masse des instruments) admissible par le porte-oculaire..

Nous avons appris par la suite que des essais de TNT (télévision numérique terrestre) étaient en cours à l'antenne TDF et étaient vraisemblablement à l'origine des deux premiers dysfonctionnements.

Il faut d'urgence alerter l'antenne TDF pendant qu'ils en sont encore qu'aux essais et que des corrections peuvent encore être apportées.

Nous avons remarqué au passage des reflets parasites dans l'image à l'ordre 0. Ceci est sans doute dû au fait que le spectroscope ne fonctionnait pas dans des conditions optimales. En décalant légèrement (environ 4 mm) le spectroscope dans le porte oculaire JMI au-delà de la butée, ces défauts se sont évaporés, le JMI motorisé était moins souvent en butée et la focalisation fut presque bonne ! À retenir.

Dans tous les cas, le pointage à l'aide des cercles reste un problème. Cela est notre second souci.
Mais pour ce soir, revenons-en à la spectroscopie : il nous faut déterminer la réponse intrumentale de l'ensemble T60-spectroscope-CCD. Nous choisissons l'étoile Vega de la Lyre car elle constitue une étoile de référence.

En route vers Vega :

La focalisation sur la totalité du spectre en acquisition (bandes de 2000 Å) est délicate pour deux raisons :

• le télescope est ouvert à 3.5 ;
• le réglage est légèrement différent de celui de l'ordre 0.

Une somme de 18 images de 10 secondes donne :

Somme de 32 poses de 20 s.



Profil de raies étalonné en longueur d'onde sans correction de la réponse intrumentale.


Profil de raies normalisé pour permettre la mesure de largeur équivalente.

13h30 : déjeuner

Nous avons été présenté à Sylvie JOUSSAUME directrice de l'INSU (Institut National des Sciences de l'Univers) acompagnée de Dominique LE QUEAU, directeur de l'OMP (Observatoire Midi-Pyrénées). Jean Marc ABBADIE nous a demandé de les accueillir un petit moment dans la soirée.

21h30 : coucher de Soleil toujours aussi splendide...

0h15 : visite de Mme Sylvie JOUSSAUME

2h00 : refocalisation

4h15 : sinistre découverte

Jérôme a remarque que la focalisation était bonne lorsque le spectre était situé dans la partie supérieure du CCD. Nous avions pris le soin d'aligner la fente du spectro avec l'axe d'ascention droite, nous avons alors exploré les mouvements selon cet axe. Il apparaît alors que le réseau est incliné par rapport à l'axe vertical du corps du spectro, l'axe optique après dispersion n'est plus aligné correctement sur la CCD.

Demain, démontage du spectro !

Vendredi 5 août 2005 : un peu de sérieux

Après-midi : Le spectromètre est démonté du télescope. Son examen explique pourquoi aucun signal n'était détecté lors de la fin de l'observation précédente : la fente avait été complètement fermée par mégarde ! Une correspondance entre les valeurs des verniers des joues de la fente du spectromètre et la largeur de la fente d'entrée est réalisée. Désormais, la largeur de la fente d'entrée peut être réglée très précisément (en théorie au 1/100e de mm), sans risque de la fermer complètement. En outre, on ouvre le spectromètre, et les cales en tissus qui tenaient le réseau sont ôtées : désormais, le réseau est correctement maintenu dans son barillet, est normalement bien perpendiculaire à l'axe optique, et ses côtés sont parallèles au CCD..

21h30 : ah, ce coucher de Soleil, on ne s'en lasse pas !

22h10 : pointage de Beta Lyrae et réglages. les spectres sont de bien meilleure qualité, il semble que les modifications et étalonnages apportées au spectromètre soient pertinentes.

Le TelRad n'était pas réglé. Nous le réglons. Le MOPAD fonctionne à merveille pour la focalisation (patine des fois) et pour le recentrage. Nous ne modifions pas l'alignement de la lunette guide car l'axe optique de notre spectroscope n'est sans doute pas le même qu'une caméra toute simple. Par conséquent, nous avons tenté plusieurs méthodes de pointage dont aucune est véritablement sûre :

• Pointage à l'aide cercles : l'axe des angles horaires semble être monté avec un décalage en plus de l'inversion dessus-dessous, donc là, le problème est insoluble pour nous ;
• Pointage à la lunette guide et TelRad : le lunette n'est pas alignée avec le montage de notre spectroscope (mais avec le tube : nous préférons ne rien déréglé) mais le TelRad est vraiment très pratique ;
• Pointage aux codeurs : en panne ?

Au final, il est déplorable qu'un télescope comme le T60, d'un tel diamètre et situé dans un tel cadre ne possède pas de système de pointage fonctionnel.

Objets de la nuit :

• Beta Lyrae centrée sur Ha ;

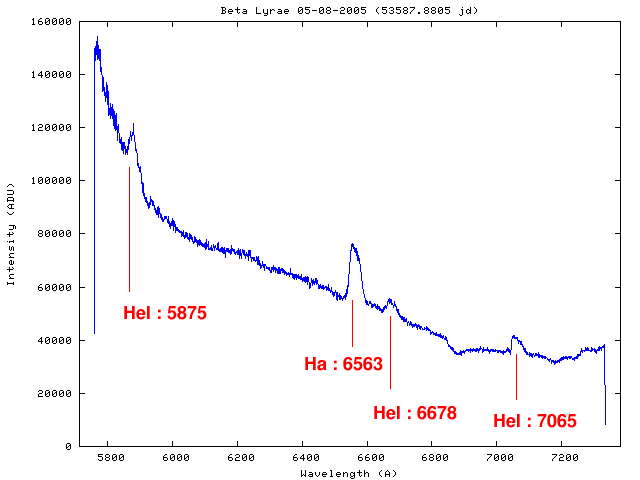

  Un des spectres obtenu le 05-08-2005. 18x20s (sous exp. mais exploitable) sur KAF1602E+Barège.



• NGC 6826 de 4000 Å à 8000 Å ;
• Mars centrée sur Ha ;
• Lampe de calibration et flats dans les domaines de calibrations nécessaires.

7h : Enfin une nuit productive qui nous mèneras jusqu'au levé du Soleil mangnifique admiré assis face à lui, un verre de Wisky dans la main. Après l'effort, le réconfort !

Samedi 6 août : capri, c'est fini...

Nous avançons un peu les traitements, terminons le compte rendu. Le soir, nous refaisons la partie bleu du spectre de NGC 6826 qui a été géné par les lumières de l'aurore ainsi qu'une calibration sur Vega.

Pour ne pas terminer trop tardivement, nous rangeons le labo et procédons au gravage des 2 CD de spectres et d'images pour chaque membres de l'équipe. Un dernier coup de balais et au dodo vers 2h.
